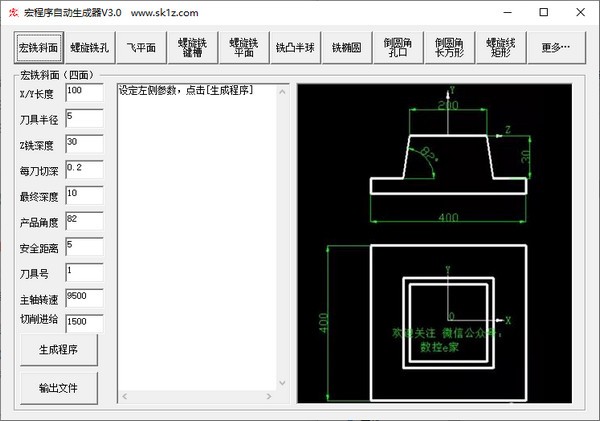

宏程序自动生成器是一款绿色的数控编程软件,适用于各类数控车床,有很多的工艺程序,一键就能生成想要的程序,操作非常简单,生成的程序能复制和导出。
基本简介
凡是含有宏语句的程序可称之为宏程序,它类似计算机高级语言,但是仍然属于手工编程,是手工编程的扩展和延伸,软件编程是无法取代宏程序。那什么又是宏程序语句呢?简单说,凡是带着#n符号的都可以称为宏程序,比如G01X30F0.1可以这样写,#1=30,G01X#1F0.1,这里面的#1就是宏程序。这个#1也叫做变量,如#1=30写成#1=40时,G01X#1F0.1与G01X30F0.1的移动距离就不一样了,也就是说#1是变化的,它的具体数值由等号(=)后面的数值来赋值。这有什么好处呢?接下来,咱们先看一个简单的案例!
这个零件的形状是相似的只是尺寸不同,这个时候如果按照以往的手工编程则需要编写三个主要语句,如:
G03X20Z-20R20
G03X25Z-25R25
G03X30Z-30R30
如果按照刚才咱们讲解的宏程序的定义,我们只需要把#1后面的赋值变化一下就可以了,没必要写完上述三个语句,如
#1=20
G03X#1Z-#1R#1
所以,从上面的描述中可以知道宏程序最明显的一个作用就是可以简化编程,提高编程效率。
功能介绍
数控系统为用户配备了强有力的类似于高级语言的宏程序功能,用户可以使用变量进行算术运算、逻辑运算和函数的混合运算,此外宏程序还提供了循环语句、分支语句和子程序调用语句,利于编制各种复杂的零件加工程序,减少乃至免除手工编程时进行繁琐的数值计算,以及精简程序量。
宏程序指令适合抛物线、椭圆、双曲线等没有插补指令的曲线编程;适合图形一样,只是尺寸不同的系列零件的编程;适合工艺路径一样,只是位置参数不同的系列零件的编程。较大地简化编程;扩展应用范围。
